Product Description:						APPlications:
■Tinned ,annealed,stranded or solid copper conductor.PP PE insulation						■Internal wiring
■Tinned copper wire spiral shield
■TPE jacketed single core
■Use of spiral shield allows for fast and simple temination						應用：
■Rated temperature:80℃.Rated voltage:300V						■內部布線

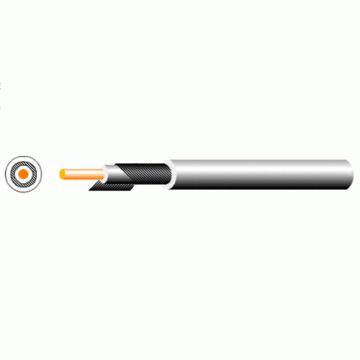

■Passes UL VW-1&CUL FT1 vertical flamt test						Construction:
說明：						構造：
■導體使用單股或絞線裸銅或鍍錫銅,PP PE絕緣
■鍍錫銅線纏繞
■單芯PU被覆
■編織隔離
■額定溫度：80℃額定電壓：30V
■可通過UL VW-1 及 CUL FT1 ，垂直燃燒測試

UL Style& CUL Type	Conductor 導體		Insulation Thickness 絕緣厚度	No.of core 芯線數量	shield COVERAGE 屏蔽覆蓋率	Jacket Thickness 被覆厚度	Overall Dimeter 完成外徑	Conductor Resistance at 20℃導體電阻
	線號	線數/線徑	Insulation Thickness 絕緣厚度		shield COVERAGE 屏蔽覆蓋率	Jacket Thickness 被覆厚度	Overall Dimeter 完成外徑	Conductor Resistance at 20℃導體電阻
	AWG	No/mm	mm		%	mm	mm	Ω/KM
UL11179 CUL（Stranded)絞線	30	7/0.10	0.18	1	>=65	0.31	1.90	381.00
	28	7/0.127	0.18	1	>=65	0.31	2.00	239.00
	26	7/0.16	0.18	1	>=65	0.31	2.10	150.00
	24	11/0.16	0.18	1	>=65	0.31	2.30	94.20
	22	17/0.16	0.18	1	>=65	0.31	2.50	59.40
	20	21/0.178	0.18	1	>=65	0.31	2.90	36.70
	18	34/0.178	0.18	1	>=65	0.31	3.70	23.20
	16	26/0.25	0.18	1	>=65	0.31	3.90	14.60
	14	41/0.25	0.18	1	>=65	0.31	4.50	8.96
以上數據僅供參考，不作為正式的設計依據，產品規格以雙方確認的規格書承認為準！最終解釋權歸穩暢電子制品有限公司所有。
