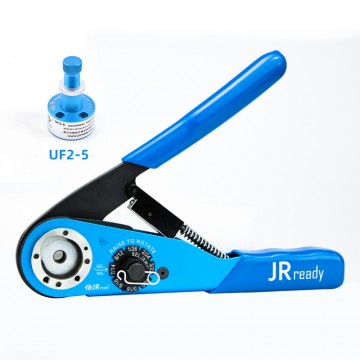

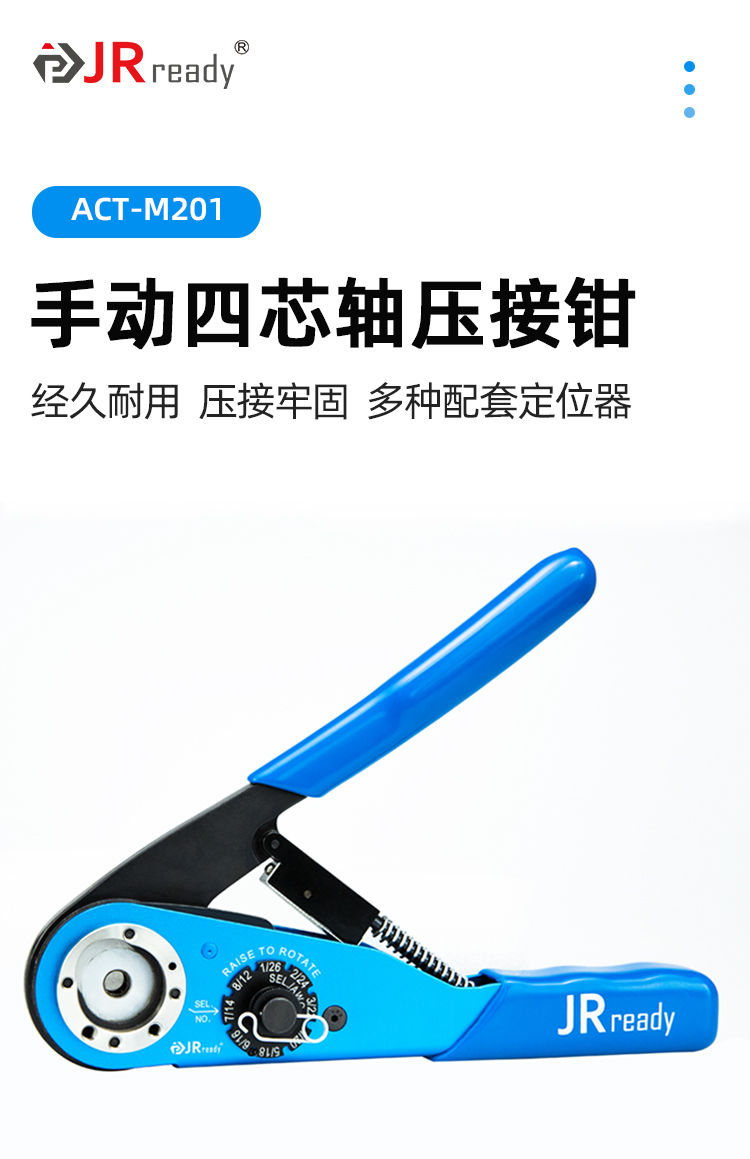

點擊圖片查看原圖ACT-M201航空壓接鉗是按美軍標MIL-C-22520/1-01壓接規范設計的壓接工具，應用于電連接器中導線與接觸體的冷壓連接。
產品特點
1. 模具鋼材質（經久耐用，高壓不變形，美觀大方，拒絕生銹）
2. 四芯軸壓接（是六邊形壓接拉力的1.3倍，更穩定，更可靠）
3. 8檔位調節（不同檔位壓接范圍不同，尺寸調節更方便，應用更廣泛）
壓接鉗壓接范圍
接觸體（CONTACTS）：12-20
|
調節盤檔位 |
壓頭工作直徑（mm）/INCH |
|
|
A通（GO） |
B止（NO GO） |
|
|
1 |
0.71/0.028 |
0.84/0.033 |
|
2 |
0.81/0.032 |
0.94/0.037 |
|
3 |
0.91/0.036 |
1.04/0.041 |
|
4 |
0.99/0.039 |
1.12/0.044 |
|
5 |
1.14/0.045 |
1.27/0.050 |
|
6 |
1.32/0.052 |
1.45/0.057 |
|
7 |
1.50/0.059 |
1.63/0.064 |
|
8 |
1.73/0.068 |
1.86/0.073 |
本壓接工具壓接工作采用曲線推進機構，作用力由右鉗柄頭部腔內的四條曲線傳遞給四個壓塊，壓塊做向心直線運動，壓塊前端的壓齒壓接接觸體而完成導線與接觸體的壓接。四壓頭塊進退動作協調，壓痕深淺一致，可靠地保證了導線與接觸體的壓接質量。
定位器的安裝步驟
